平泽园区,这座占地289万平方米的半导体综合体,正在成为三星电子应对AI时代竞争的重要制造基地。从2017年P1投产至今,这个位于韩国京畿道的产业基地已建成P1-P4四座晶圆厂,P5正在推进建设。

三星电子平泽园区产能追踪:从存储基地到AI芯片制造枢纽

写在前面(全文约2500字)

平泽园区,这座占地289万平方米的半导体综合体,正在成为三星电子应对AI时代竞争的重要制造基地。从2017年P1投产至今,这个位于韩国京畿道的产业基地已建成P1-P4四座晶圆厂,P5正在推进建设。

2026年第一季度,三星电子半导体部门(DS)营收达到81.7万亿韩元,经营利润53.7万亿韩元,同比增长756%。其中,平泽园区作为三星先进存储产能的重要组成部分,是这一轮AI存储需求增长的重要支撑。

本文将从产能布局、技术路线和竞争格局三个维度,分析平泽园区从传统存储基地向“存储+逻辑制造”综合枢纽转型的路径。

一、三星规模最大的半导体制造基地

平泽园区占地约289万平方米,按照P1-P6规划建设,目前P1-P4已投产或进入运营阶段,P5正在建设,P6作为未来扩展空间预留。

自2015年P1启动建设以来,平泽已从早期NAND闪存生产基地,逐步发展为覆盖DRAM、NAND及晶圆代工业务的综合性半导体制造基地。

| | | | | | | |------|-------------|----------------|-------------------|-------------------------|--------------| | 工厂 | 启动/投产 | 结构 | 洁净室 | 主要产品 | 预计投资规模 | | P1 | 2015/2017 | 双晶圆厂 | 4个 | 4代V-NAND | 约16万亿韩元 | | P2 | 2018/2020 | 双晶圆厂 | 4个 | 10nm级DRAM/V-NAND | 约20万亿韩元 | | P3 | 2020/2022 | 双晶圆厂 | 4个 | EUV制造/DRAM+NAND | 约30万亿韩元 | | P4 | 2022/2024起 | 双晶圆厂 | 4个 | 1c DRAM(HBM4)/V9 NAND | 约50万亿韩元 | | P5 | 2023/2028E | 三层高集成厂房 | 6个(据韩媒推测) | 1c DRAM/HBM4/(代工评估) | 约60万亿韩元 |

注:投资数据综合Blackridge Research、Seoul Economic Daily、Asia Economy Daily等多家行业研究汇编;其中P3 30万亿韩元(约220亿美元)对应Blackridge Research披露的US$22B项目投资;P4 50万亿韩元源自Seoul Economic Daily;P5 60万亿韩元源自Asia Economy Daily。各厂投资额为综合估算,非三星官方逐厂披露数据。

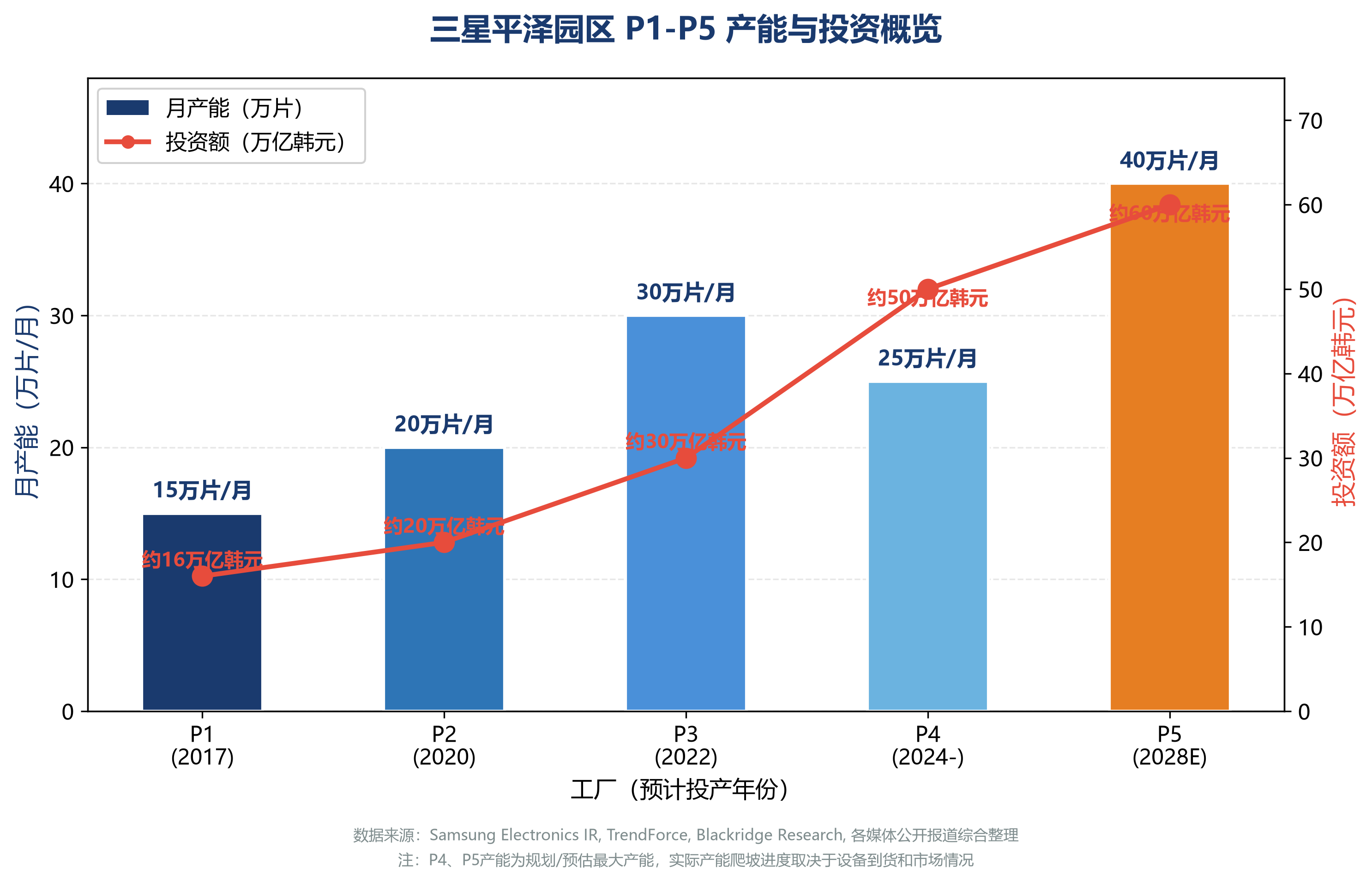

三星平泽园区P1-P5月产能与投资额概览

IMG_256 三星电子平泽园区卫星影像图(标注P1-P6各厂区位置,P5在建、P6预留地块)

参考来源: https://www.blackridgeresearch.com/blog/biggest-largest-list-of-semiconductor-fabs-fabrication-plants-projects-in-the-world/ https://news.samsung.com/global/samsung-electronics-announces-first-quarter-2026-results https://www.theinvestor.co.kr/article/10524009 https://www.asiae.co.kr/en/article/2026020509440178925

二、P1-P3:平泽存储产能基础

P1是平泽园区最早投产的晶圆厂,于2017年正式运营,初期主要承担V-NAND闪存生产任务。随着AI服务器和高性能计算需求增长,三星近年来持续调整存储产能结构,部分产线逐步向DRAM等高附加值产品倾斜。

P2于2020年投产,主要生产10nm级DRAM和V-NAND,是三星先进存储制造的重要基地。

P3于2022年投产,配备EUV制造能力,可支持DRAM、NAND及部分先进制造需求,是平泽园区向综合型半导体基地发展的关键节点。 IMG_256

三星电子平泽园区P1-P3厂区实景图(来源:韩国联合通讯社 Yonhap)

参考来源: https://www.semiconductorx.com/spotlight-samsuing-semiconductor.html

三、P4:三星HBM4产能转型的关键节点

P4总投资约50万亿韩元,按照PH1-PH4阶段推进建设。该项目早期规划以NAND产能为主,但随着AI服务器需求增长和HBM市场快速扩张,三星逐步调整产线规划,增加DRAM相关产能布局。

2026年,三星宣布启动HBM4产品销售,并积极争取进入下一代AI计算平台供应链。相比上一代HBM3E,HBM4在带宽、容量和能效方面进一步提升。

P4被视为三星扩大先进DRAM产能、支持HBM发展的重要基地。据行业机构预测,三星计划提升1c DRAM产能,以满足AI服务器对高性能存储的需求。

需要注意的是,HBM并非单一晶圆制造产品,其完整供应链还包括TSV互联、堆叠封装和测试等环节。平泽主要承担前端DRAM晶圆制造,是HBM供应链的重要组成部分。

三星电子平泽园区P4厂建设(图片来源:韩国《Money Today》)

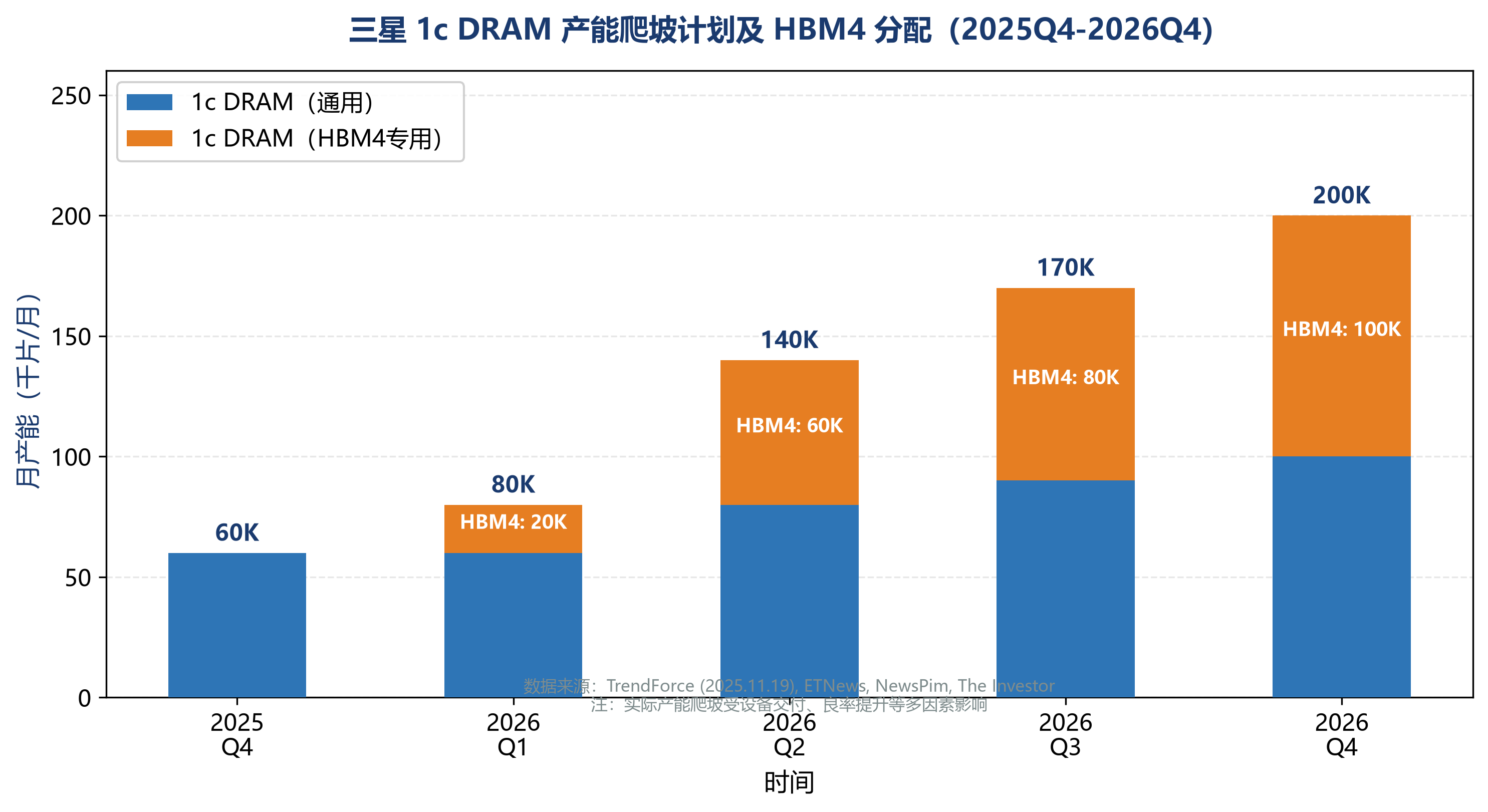

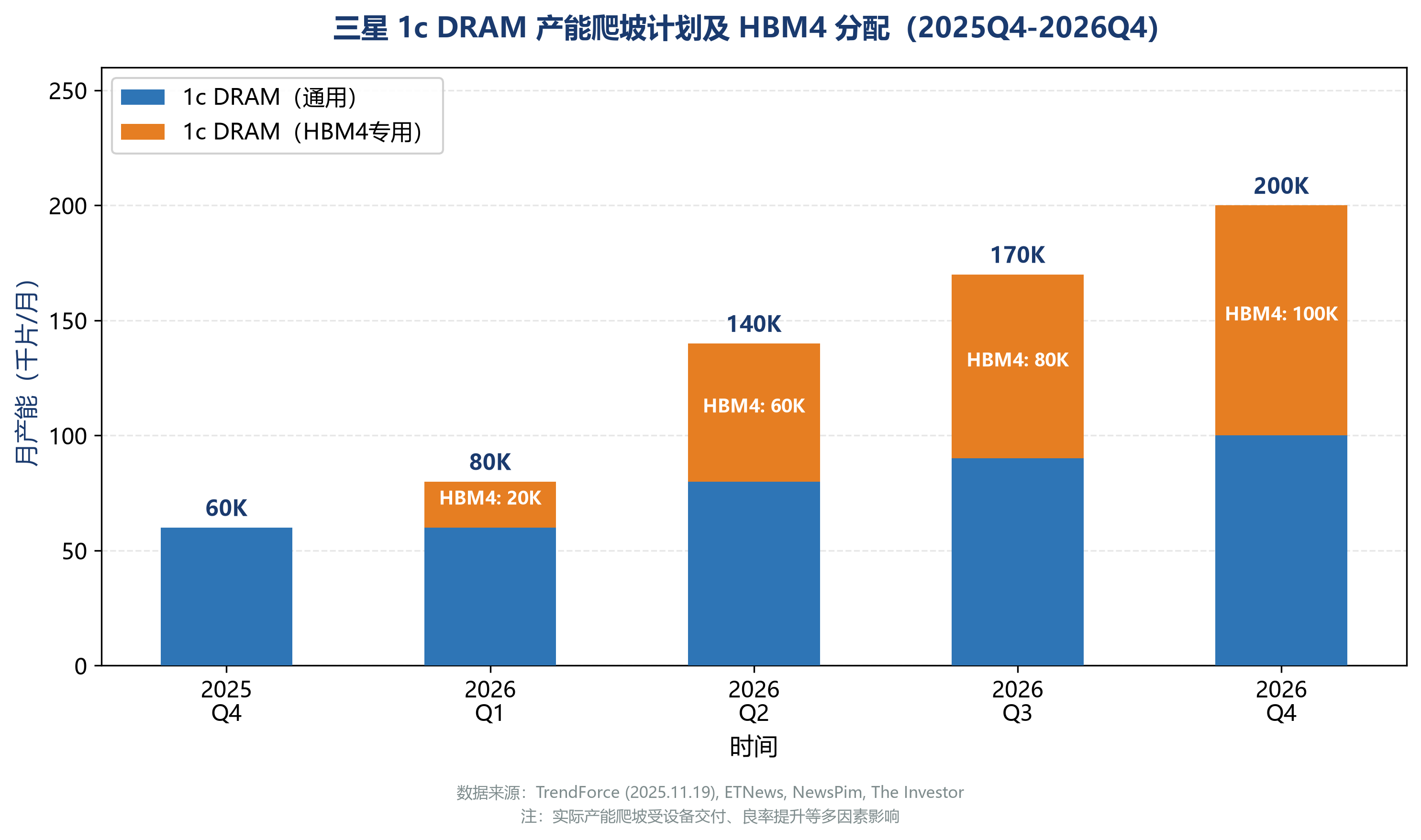

三星1c DRAM月产能爬坡计划及HBM4分配

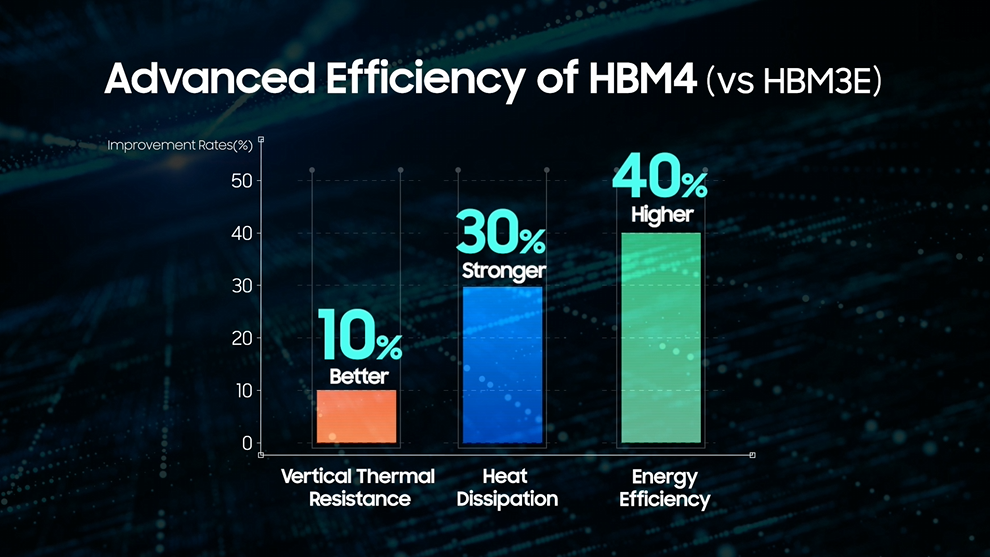

IMG_256 三星HBM4性能提升:从DRAM堆叠到AI存储效率优化(图片来源:Samsung Semiconductor Global Newsroom)

参考来源: https://www.theinvestor.co.kr/article/10672080 https://www.trendforce.com/news/2025/11/19/news-samsung-reportedly-plans-200k-1c-dram-wafersmonth-by-2026-about-one-third-of-its-total-output/ https://www.smyg.hk/news/details/46653 https://www.c114pro.com/chipnews/157593.html

四、P5:三星未来半导体制造平台

P5是平泽园区后续扩产的重要项目,预计投资规模约60万亿韩元。与P1-P4采用的传统双厂结构不同,P5规划采用更高集成度的三层厂房设计,以提升空间利用效率和产能扩展能力。

根据韩国媒体报道,P5未来可能根据市场需求灵活配置DRAM、NAND及逻辑制造产能,但具体产品布局尚未由三星官方完全确认。

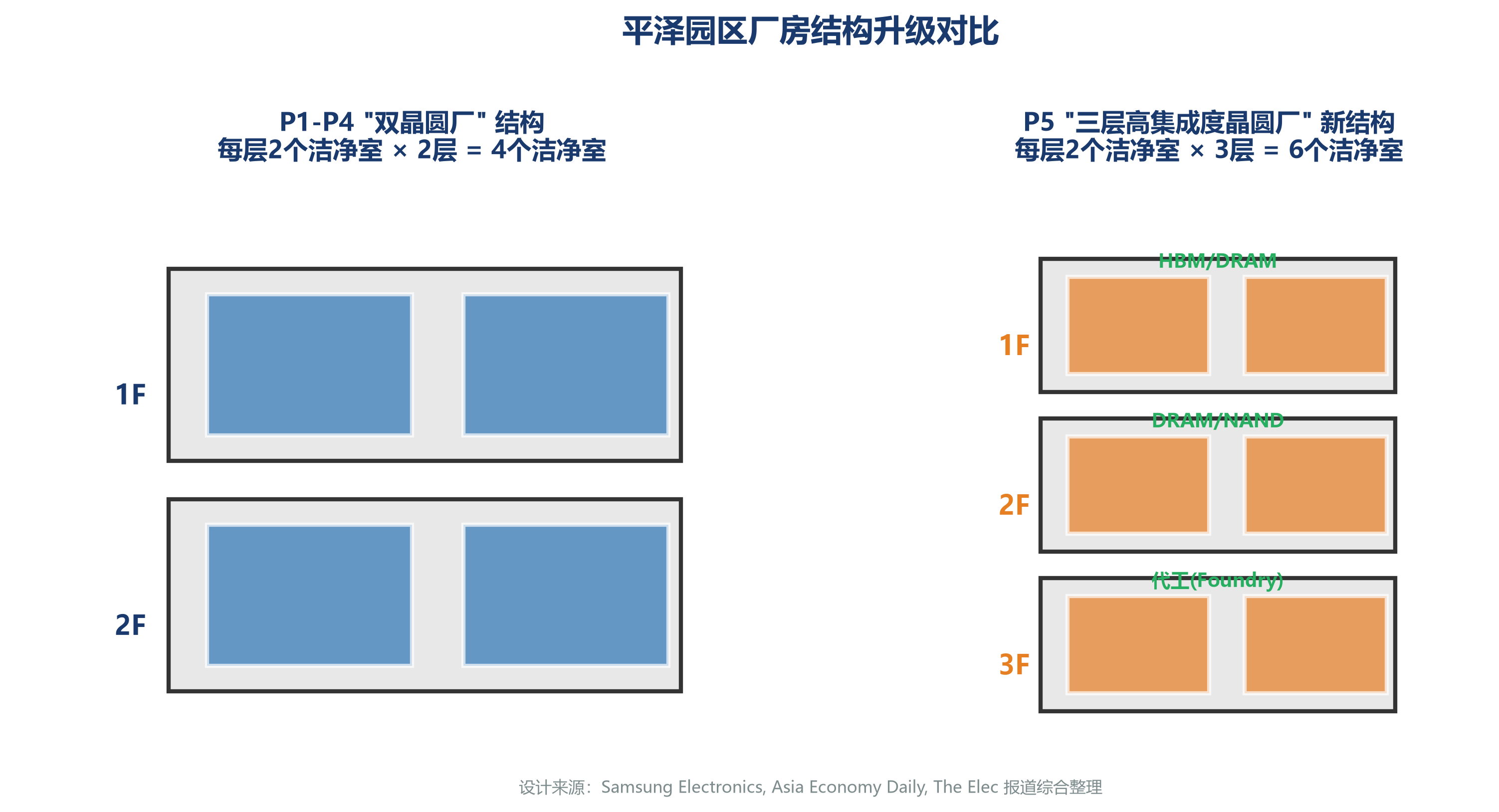

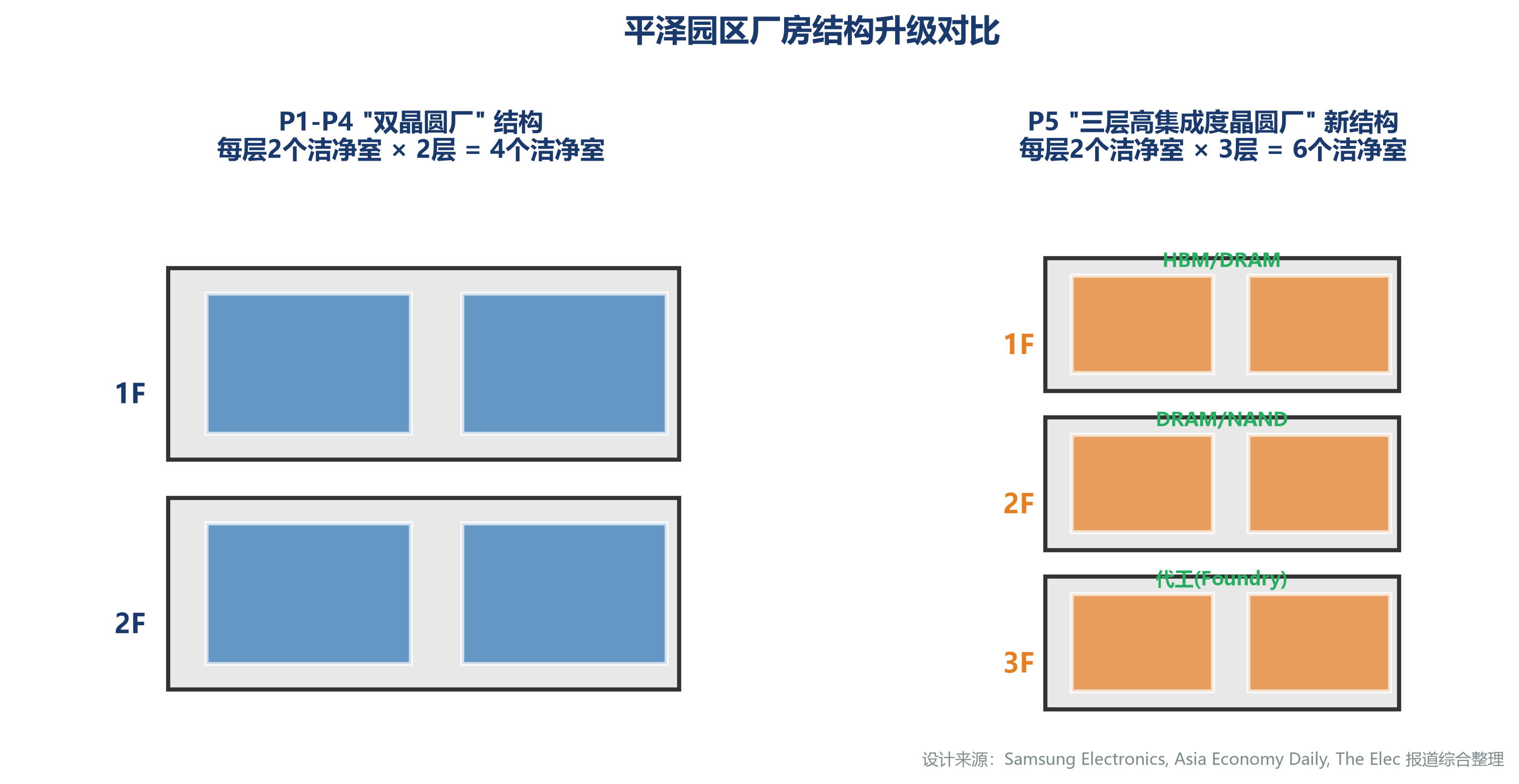

平泽园区厂房结构升级对比

P5建设经历了明显调整。项目于2023年启动,随后受存储市场周期影响放缓,并在AI服务器需求增长背景下重新推进。

目前,P5一期正在推进设备导入准备,目标于2027年前后进入设备安装和产能爬坡阶段。随着建设恢复,相关设备采购和基础设施投资也将同步展开。 IMG_256

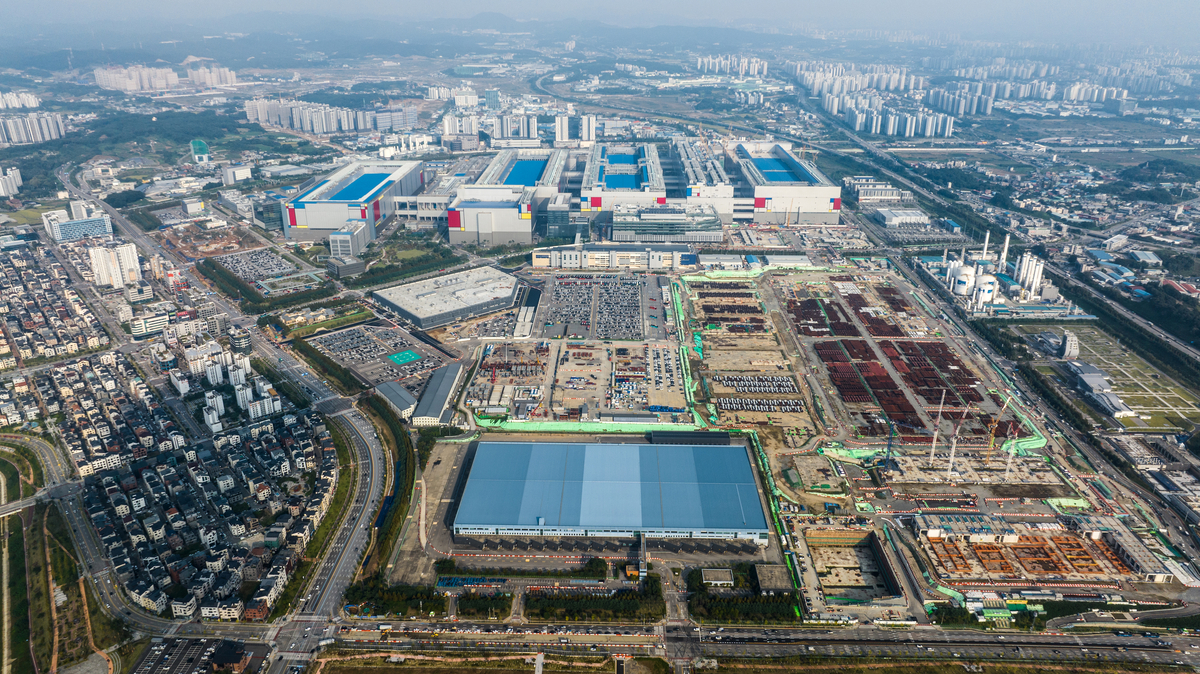

三星电子平泽P5建设现场(来源:韩国《首尔经济日报》)

三星平泽P5建设进度遥感监测(2026年6月28日,建设中)

参考来源: https://www.asiae.co.kr/en/article/2026020509440178925 https://cj.sina.com.cn/article/norm_detail?url=https://finance.sina.com.cn/jjxw/2026-07-15/doc-inihwvxa1181669.shtml https://www.ictrade.cn/news/article-details/2544074 <https://www.memorymarket.com/a/14857>

https://en.sedaily.com/finance/2026/04/23/samsung-accelerates-p4-full-operation-by-six-months-to

五、晶圆代工:三星的第二增长曲线挑战

三星是全球首批实现3nm GAA量产的晶圆代工企业之一,但先进制程良率、客户生态和规模效应仍是其追赶台积电的主要挑战。

根据TrendForce数据,2026年Q1三星Foundry市场份额约为6.5%,台积电约72%,中芯国际约5.1%。

需要注意的是,三星同时拥有存储、逻辑芯片设计和制造业务,是典型IDM企业,其内部晶圆制造能力并不能完全通过Foundry市场排名体现。

chart4_foundry_share

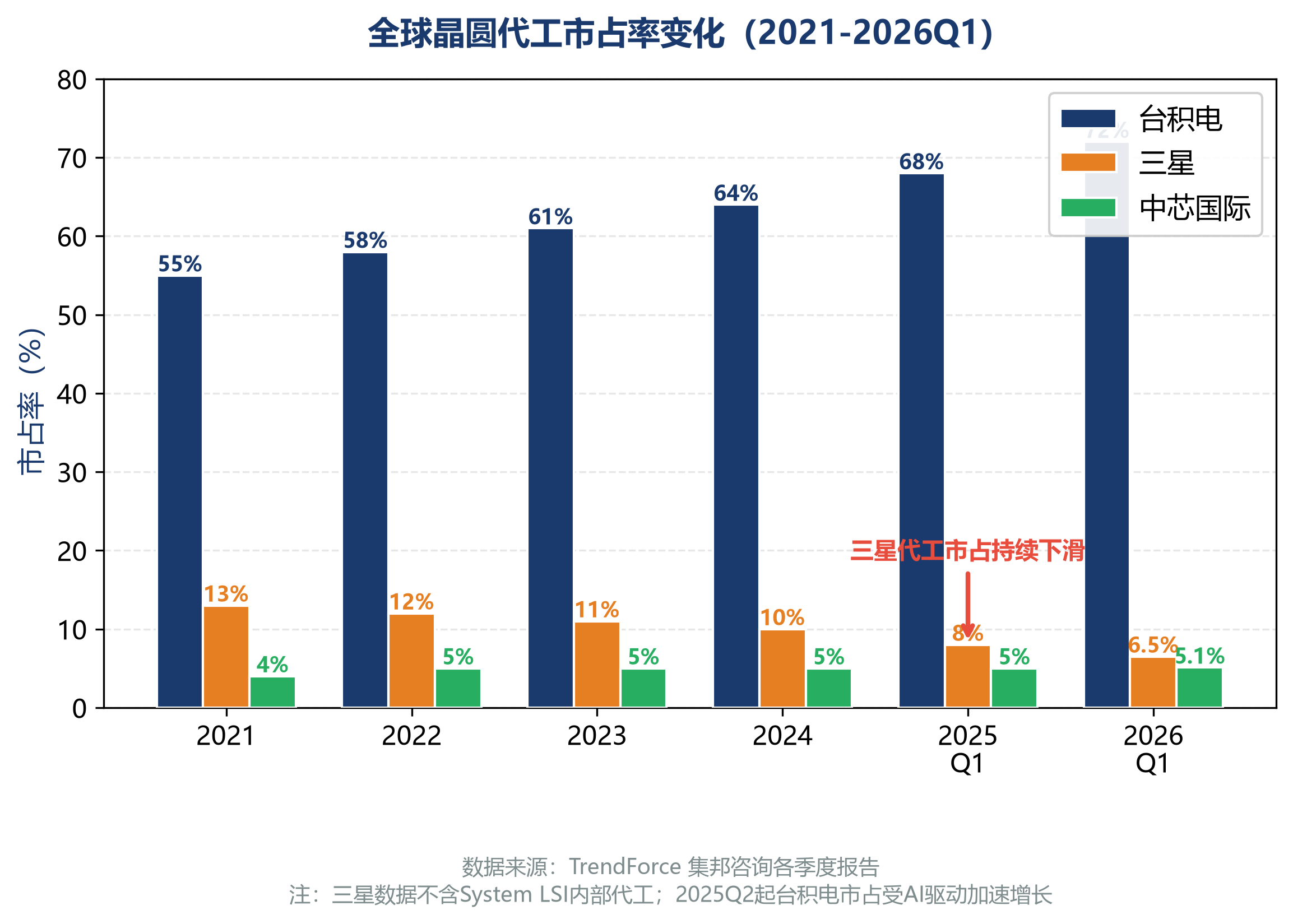

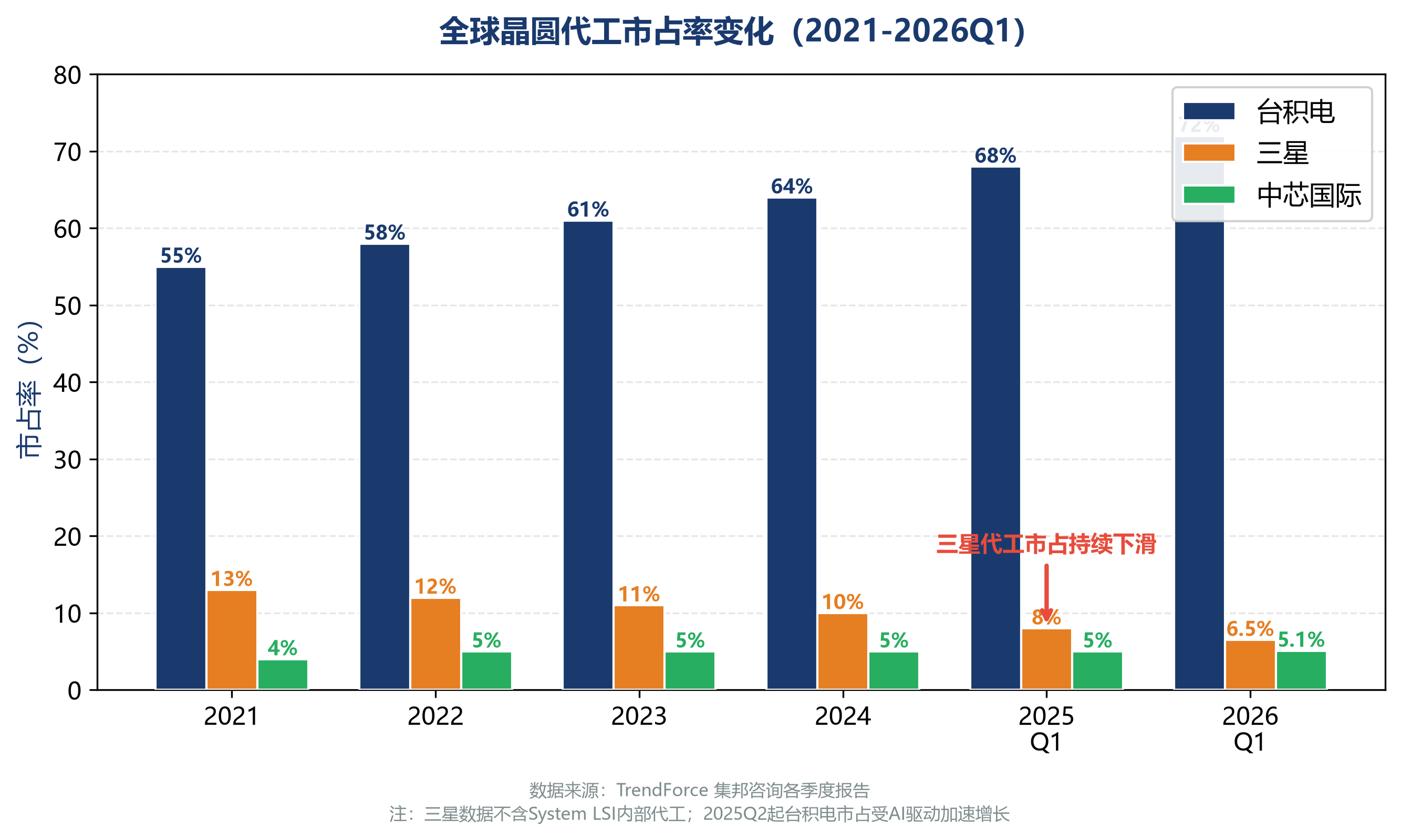

全球晶圆代工市占率变化(2021-2026Q1)

三星代工业务的一个潜在优势,是能够依托内部制造体系支持HBM相关逻辑基片(Base Die)开发。不过,三星Foundry当前面临的核心挑战并非单纯产能不足,而是先进制程良率、客户生态以及先进封装协同能力。

SF2等先进工艺的良率提升,将直接影响三星未来能否扩大AI芯片代工业务。

参考来源: https://ctimes.com.tw/DispArt/tw/26061515274S.shtml https://www.expreview.com/104884.html https://www.semiconductorx.com/spotlight-samsuing-semiconductor.html

六、HBM4竞争:三星能否缩小与SK海力士差距?

在HBM3E时代,SK海力士凭借与英伟达的长期合作关系,占据市场领先位置,三星则处于追赶阶段。

进入HBM4时代,三星的优势主要来自三个方面:一是全球领先的DRAM制造规模;二是具备内部Foundry能力,可参与Base Die制造;三是P4、P5等新产能扩张项目有望提升高端存储供应能力。

不过,SK海力士在HBM领域积累的客户认证经验和供应链关系仍构成明显优势。据SemiAnalysis预测,HBM4初期市场竞争格局中,SK海力士仍可能保持领先。

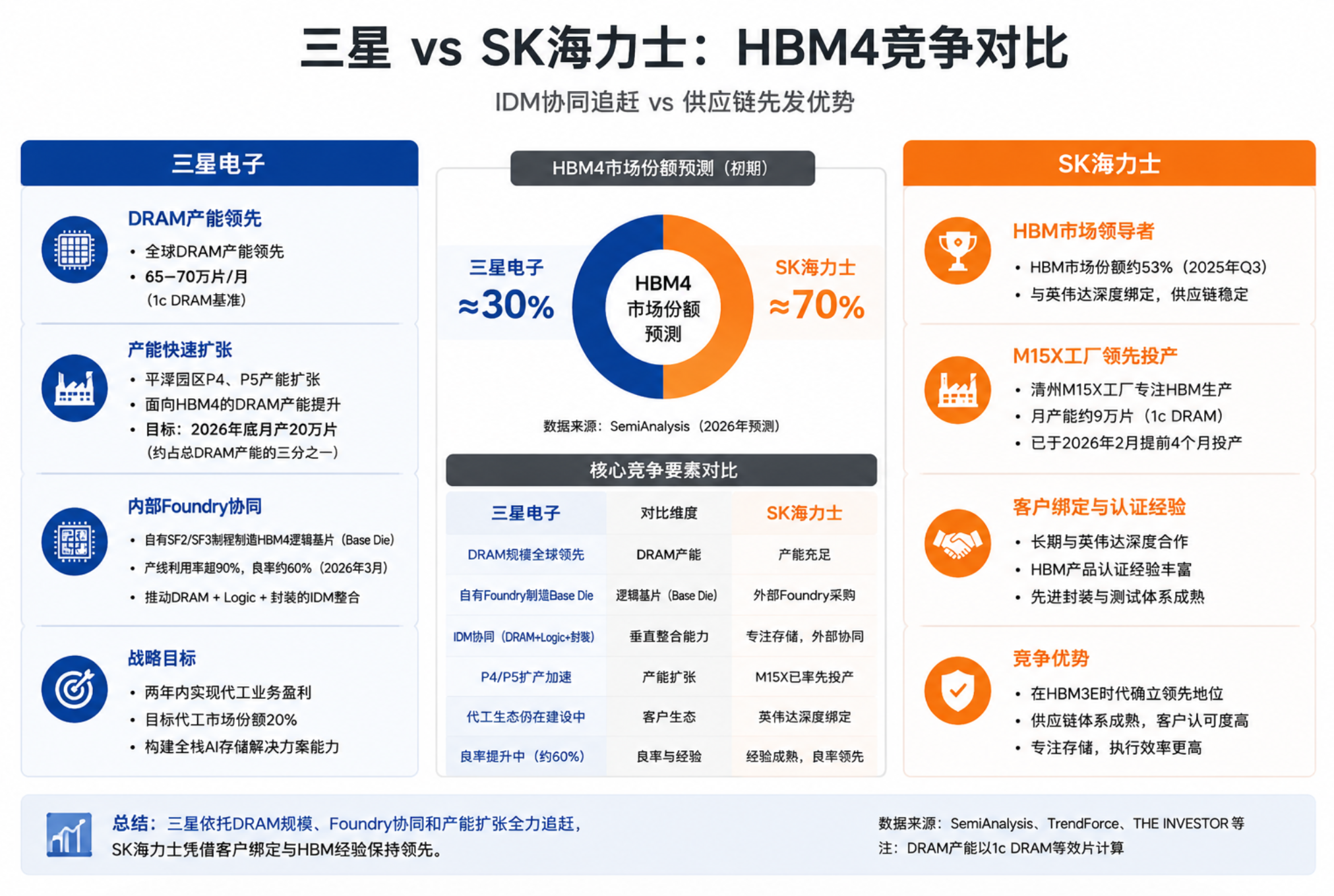

三星 vs SK海力士 HBM4竞争对比图

参考来源: https://www.jwview.com/jingwei/html/m/04-08/666294.shtml https://www.21jingji.com/article/20260503/herald/6aec5d2bcfec9f18a91f8ab64f0ecff2.html

七、AI存储周期:平泽园区的商业价值

2026年Q1,三星电子受AI服务器需求增长推动,半导体业务表现强劲。公司整体营收达到133.9万亿韩元,其中DS部门营收81.7万亿韩元、经营利润53.7万亿韩元,成为集团利润增长的重要来源。

业绩增长主要来自AI服务器相关存储需求:一方面,HBM销售快速增长,成为三星存储业务的重要增长点;另一方面,DRAM和NAND价格回升,改善了存储业务盈利能力。三星预计,2026年HBM销售规模将继续保持高速增长。

由于先进DRAM和HBM扩产周期较长,市场机构普遍认为,AI存储供应紧张状态可能持续至2027年前后。

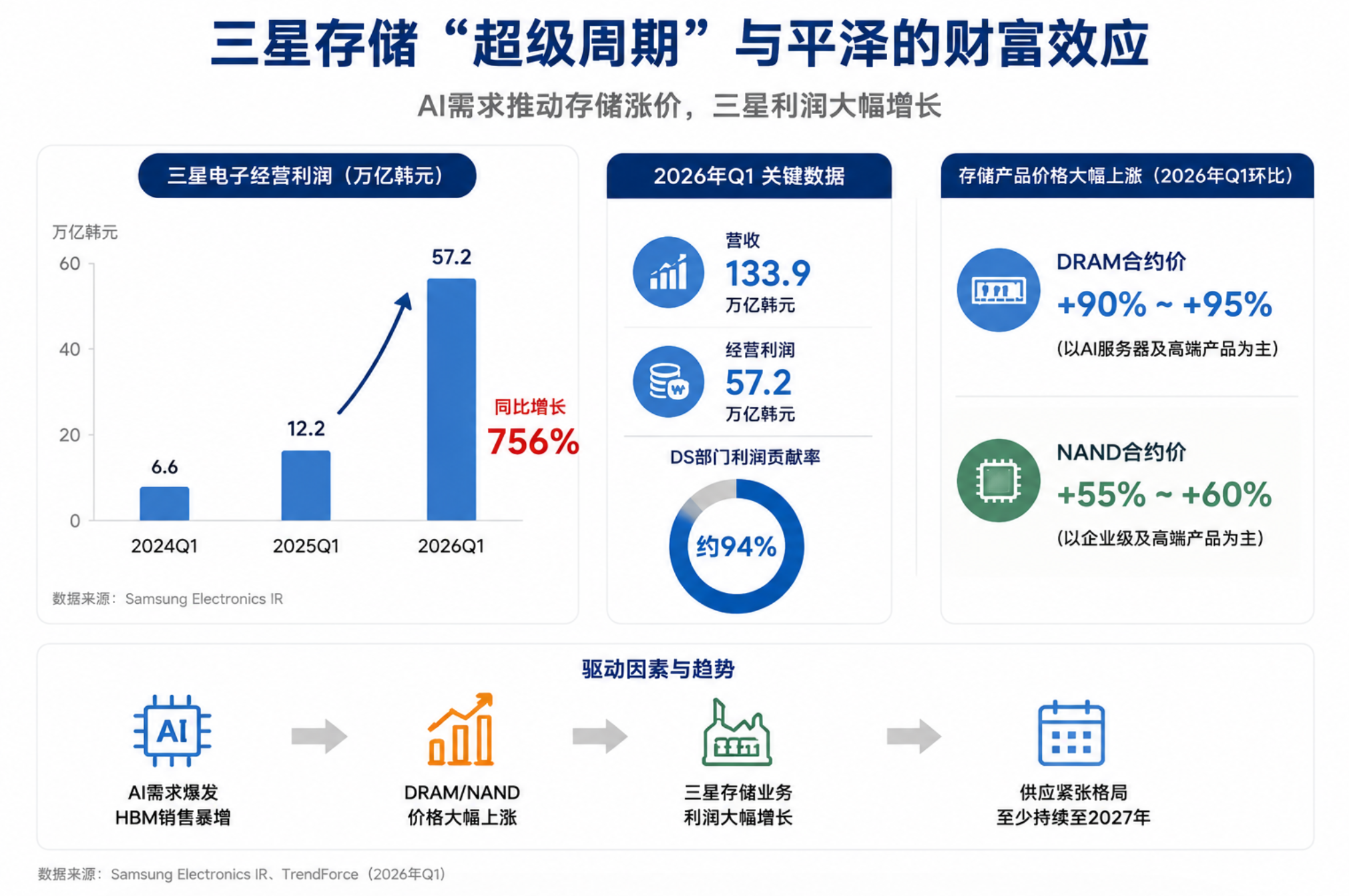

三星AI存储周期与平泽产能价值

参考来源: https://news.samsung.com/global/samsung-electronics-announces-first-quarter-2026-results

结论与展望

1)平泽园区正在从传统存储基地向“存储+逻辑制造平台”转型,P4、P5扩产将进一步强化三星在AI存储领域的制造能力。

2)HBM4竞争将成为三星未来几年存储业务的重要战场。P4先进DRAM产能扩张,是其提升供应能力的关键。

3)三星Foundry业务仍面临良率、客户生态和先进封装协同等挑战,能否形成第二增长曲线仍需观察。

4)随着AI服务器需求持续增长,平泽与龙仁半导体集群将共同构成三星下一阶段半导体制造布局。

平泽不仅是一座晶圆厂,更是三星应对AI时代产业竞争的重要制造平台。
